● 产品介绍

---

█ 聚乙烯树脂为主要原料，采用热态缠绕成型工艺，以聚丙烯(PP)单壁波纹管为辅助支撑结构成具有较高抗外压能力的特殊结构管材。产品中应用zui多的是内表面光滑、外部为异性增强结构的PR系列管、管材标准长度为6米、管内径范围为300-4000，产品符合过国家标准GB-T197472.2-2004及欧洲标准PREN-13476中的规定。

█ 我公司提供的高密度聚乙烯缠绕结构壁管及相应的配套管件可用于地面敷设和地下埋设、管道连接采用德国KRAH公司专用的同材质插口电容焊接技术、接口质量高、施工简便快捷、管道系统可实现零渗透。产品设计执行德国ATV-A127现行标准；产品工程应用依照中国工程建设标准化协会标准CECS164：2004《地埋聚乙烯排水管道工程枝术规程》。

---

● 工艺创新——高密度聚乙烯缠绕结构壁管（克拉管）的优越性



---

█ 重量轻

█ 热态缠绕钢模成型，管材熔缝质量高。

█ 管道连接采用承接插口电熔连接技术，管口连接质量高，安装操作速度快，确保百分百无渗漏。

█ 系统配件齐全，有各种配套管件和检查井、可组装成管道系统。

█ 排水流通性能优越，管内壁光滑。比摩阻小流速快、流量大。

█ 抗腐蚀、耐老化，使用寿命长，管材耐磨性和韧弹性良好，化学性质稳定，能耐各种酸、碱的腐蚀，使用寿命确保50年以上。

█ 原材料符合国家环保要求，生产过程无污染，可重复回收利用，属绿色环保型产品。

█ 柔韧性好，提高了公用设施抗震、减灾的能力。

█ 利用计算机进行产品结构设计造型及强度校核，快速准确地为用户提供工程方案和优化产品选择。

---

● 生产工艺和流程





---

█ 公司引进世界先进的高密度聚乙烯缠绕结构壁管材生产线，可生产管径DN300mm-DN4000mm，标准长度为6m的管材及相配套的管件。产品一次性热塑成型，生产工艺先进，自动化程度高，安全可靠。

█ 聚乙烯树脂在主挤塑机（通常为黑色原料，提供管道所需求的抗老化能力）和联合挤塑机（通常为黄色原料，提供用户对内管壁检查所需要的透亮度）中熔融。在喷咀处，往挤塑机的料流被分为两束，分别流向双喷咀中的一个，通过计算机来调整流向双喷咀的流量比率。在第一个喷咀处，黑色原料（来自主挤塑机）和黄色原料（来自联合挤塑机）融化在一起，在模口形成一条双色平带。在另外一个喷咀处，支撑被包裹上黑色料带形成圆形肋筋骨。平常与肋筋骨一起被连接在旋转模具上，生产出管材。

█ 通过改变模具和生产程序，可以生产出不同管径、不同结构的管材。

---

● 产品分类

---

█ 按结构形式分

  VW、PR、OP、SQ1、SQ2、SQ3

█ 按公称直径分

  DN300-1000(间隔100)、DN1200-3000(间隔200)、DN1500、DN2500、DN3500、DN4000

█ 按公称直径分

  SN2、SN4、SN6.3、SN8、SN12.5、SN16，可按用户要求及工程条件设计，管顶以上覆土深度可达20m。

---

● 配件齐全

---

█ 检查井

█ 弯头

---

● 管道特性

---

█ 水利条件好

█ 水抗张性能强、柔韧性好

█ 密封性好，百分之百零渗漏

█ 质量轻，安装方便

█ 强度高、使用寿命长

█ 耐腐蚀、抗老化性能好

█ 生产的管径范围广州

█ 耐磨损

---

● 连接方式

---

█ 连接方式一

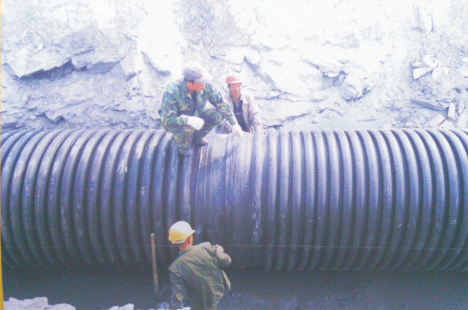

 独一无二的塑料管材一体化零渗漏焊接技术——承插口电热熔焊接。管材连接采用在承口预埋电熔丝同材质承插电熔连接技术，连接技术高，接口零渗漏，确保了管道系统运行的安全性，延长了道路的使用年限，同时有效地保护了地下水源和土壤不受污染。

█ 连接方式二

 管材的节流式柔性连接。采用了创造性的流体力学节流原理，具有同材质连接和有垫连接的双重保障；插口设计有阻流作用的多重节流环，且环形圈凸起呈鲸须状，其外径与承口内径过盈配合，充分利用HDPE具有的柔韧性，实现卓越的密封效果，是目前真正通过简易技术达到高效零渗漏的连接技术。

---

● 管道实用性

---

█ HDPE管刚柔并济，环刚度和柔韧性能良好，良好的环刚度保证管道敷设路面的重载通行安全，不会因管道破裂导致路面坍塌。其柔韧性又可克服地震、路面不均匀、沉降造成的破坏力，提高了设施的可靠性。因此，适合各种地质条件下使用。

█ 使用中不需要混泥土基础，可边开挖、边下管、边回填。极大地缩短了工期，减少了施工费用。

█ 管沟开槽宽度较其他管材可减少20％，减少打量施工土方量，节省劳动力，降低了施工难度和劳动强度。产品属柔性管道，承力结构是由管土共同作用，即“管道与填土”共同形成系统承力结构，提高了管材的抗变形能力。

---

● 应用范围





---

█ 高速公路

█ 港口码头

█ 核电站

█ 石油化工

█ 市政工程

█ 机场

---

● 用户选型要求

---

█ 您只要提供下列条件，我公司讲根据德国静力计算标准ATV-A127为您无偿提供静力计算，以选择适合工程条件的产品及配套管件

☉ 管内径成流量

☉ 管道内压条件

☉ 设计路面荷载条件

☉ 地下水情况

☉ 管顶覆土厚度

☉ 土壤类别

☉ 输送介质湿度

---
